Analisi del software

Problematica principale: Creare un banco di prova per componenti di autovetture

Settore merceologico: AUTOMOTIVE

Vincoli progettuali:

  1. I simulatori devono essere in grado di interagire perfettamente con i componenti reali del veicolo
  2. Deve essere possibile attivare tutte le funzioni e simulare avarie organizzando gli input e gli output per funzione e non per nodo.
  3. Le tempistiche, i sincronismi e le logiche di ogni veicolo devono essere riprodotte fedelmente

Specifiche richieste per il software

La FIAT-GM richiede la realizzazioni di 6 simulatori di autovetture della gamma FIAT, ALFA-ROMEO, LANCIA. Lo scopo dei simulatori è quello di riprodurre tutte le funzionalità dell’elettronica di bordo dei nodi costituenti l’autoveicolo (quadro strumenti, climatizzatore, radio-ricevitore, navigatore, trip computer, ABS, controllo motore, luci, ecc.). I simulatori devono essere in grado di dialogare con i componenti reali tramite rete CAN. Lo scopo del progetto è quello di disporre di un autoveicolo virtuale sul quale testare i componenti reali senza il bisogno di doverli montare su una vettura reale.

Realizzazione del software

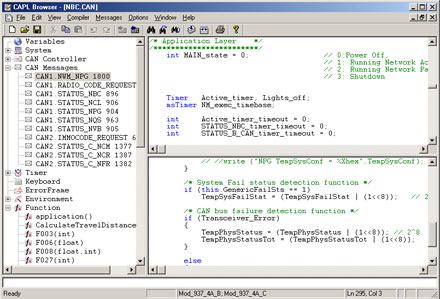

Atlanticmoon ha realizzato i simulatori riproducendo il funzionamento interno di ogni nodo delle vetture (body-computer, quadro strumenti, nodo info-telematico, controllo-motore, climatizzatore, freni, porta guidatore, vano bagagli, ecc.) e l’intero protocollo di comunicazione. La realizzazione è stata fatta partendo dalle specifiche funzionali delle vetture e dalle mappe messaggi della rete.

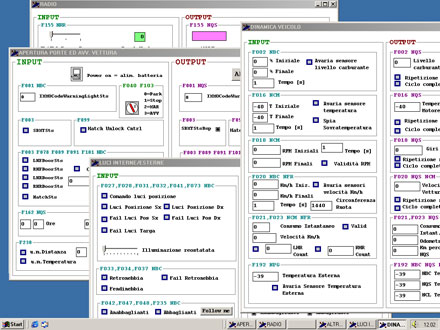

I simulatori hanno dimostrato di poter sostituire il veicolo reale per i test. Tramite i pannelli utente, organizzati per unità funzionali coerenti, è possibile attivare tutte le funzionalità dei componenti reali e simulare avarie. Tramite gli output virtuali è invece possibile controllare il comportamento che un nodo avrebbe in determinati scen ari di test. Tempi e costi sono stati rigorosamente rispettati e la realizzazione tecnica ha superato le aspettative del cliente.

Software Custom Can Fiat GM 01Software Custom Can Fiat GM 02
